Visão geral técnica

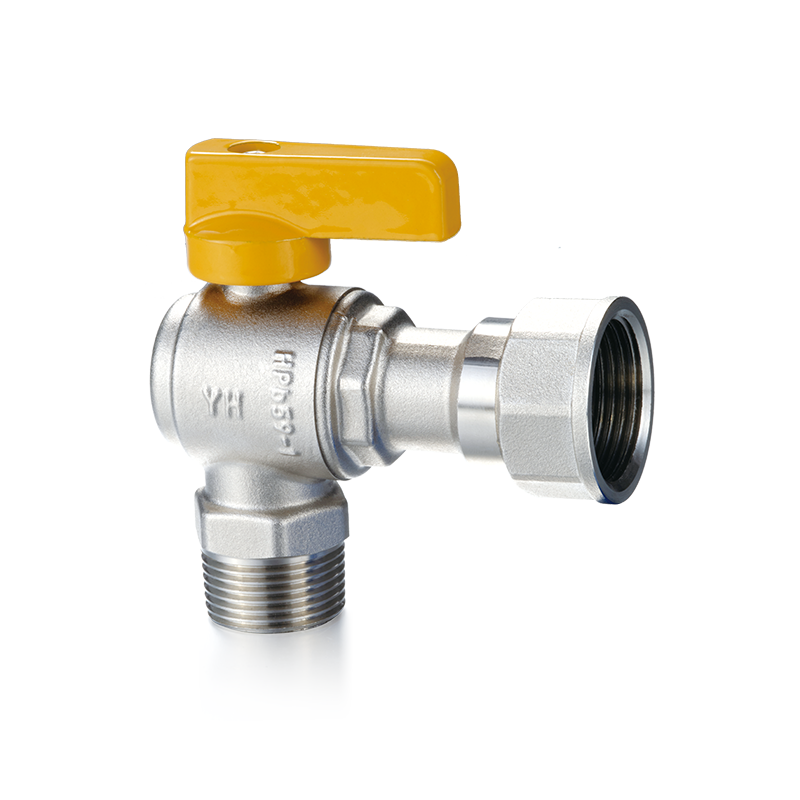

O Válvula de esfera de latão em ângulo reto representa um avanço crítico na mecânica dos fluidos, projetado especificamente para otimizar o espaço e mudar a direção em arquiteturas de dutos de alto desempenho. Ao contrário das válvulas em linha padrão que exigem juntas de tubulação adicionais e cotovelos separados de 90 graus, a Válvula de esfera de latão em ângulo reto integra controle de fluidos e redirecionamento direcional em um corpo único e compacto. Este design exclusivo minimiza possíveis pontos de vazamento, diminui substancialmente os custos de mão de obra de instalação e reduz a área ocupada global pelo maquinário ou conjunto de encanamento.

Para engenheiros industriais e especialistas em compras, a eficiência do fluxo de fluidos é uma métrica fundamental. Ningbo Yunhua Valve Co., Ltd. aplica pesquisas hidráulicas rigorosas para garantir que a geometria interna do Válvula de esfera de latão em ângulo reto atenua a turbulência gerada naturalmente quando o fluido muda de direção em um ângulo reto. Ao manter transições suaves do núcleo interno, este projeto de válvula otimiza as características de fluxo, reduz as quedas de pressão e estabiliza o desempenho do sistema.

Integridade Material

O performance of a Válvula de esfera de latão em ângulo reto em ambientes industriais exigentes depende fortemente da sua metalurgia. A seleção de classes de liga premium garante que o corpo da válvula possa suportar alto estresse mecânico, oxidação química e dezincificação. Formulações premium como HPb59-1 e CW617N são amplamente utilizadas na fabricação profissional para fornecer o equilíbrio ideal entre resistência à tração e usinabilidade.

Abaixo está uma comparação detalhada de parâmetros técnicos que descreve as composições químicas e comportamentos de desempenho de ligas de latão industriais padrão usadas na produção do Válvula de esfera de latão em ângulo reto :

implementa processos abrangentes de verificação de materiais em suas instalações de 20.000 metros quadrados, garantindo que cada lote de haste de latão bruto esteja em conformidade precisamente com essas especificações de liga. Ao usar oficinas de testes avançados para inspecionar as matérias-primas recebidas, a integridade estrutural de cada produto concluído Válvula de esfera de latão em ângulo reto está totalmente garantido.

Dinâmica de Fluidos Central

O internal mechanical operation of the Válvula de esfera de latão em ângulo reto depende de uma esfera usinada com precisão de um quarto de volta, posicionada dentro da cavidade do corpo da válvula. Quando o operador gira a alavanca ou atuador em 90 graus, a porta interna da esfera se alinha diretamente com os canais ortogonais de entrada e saída.

Do ponto de vista da dinâmica de fluidos, um caminho em ângulo reto introduz forças centrífugas no meio em movimento à medida que atinge a parede da câmara traseira do corpo da válvula antes de sair. Para combater isso, o furo interno da esfera deve ser polido até obter um acabamento espelhado para minimizar o atrito da camada limite. Na posição totalmente aberta, uma alta qualidade Válvula de esfera de latão em ângulo reto cria um caminho de fluxo eficiente que minimiza a cavitação localizada e as forças de cisalhamento comuns em projetos alternativos de baixo teor.

Sistemas de Vedação

Para garantir a integridade operacional a longo prazo e o fechamento completo à prova de bolhas, a arquitetura de vedação de um Válvula de esfera de latão em ângulo reto devem ser construídos com materiais elastoméricos ou fluoropolímeros altamente resilientes. As vedações primárias que envolvem a esfera interna de latão ou cromada estão sujeitas a atrito constante, expansão térmica localizada e pressões de linha variáveis.

O politetrafluoroetileno (PTFE) continua sendo a referência da indústria devido à sua excepcional inércia química e baixo coeficiente de atrito. No entanto, aplicações específicas e exigentes requerem variações de vedação modificadas para prolongar a vida útil da válvula. A tabela abaixo apresenta uma análise comparativa dos materiais de vedação primários integrados em configurações industriais de válvulas angulares:

Ao selecionar o emparelhamento de vedação correto para o Válvula de esfera de latão em ângulo reto , os engenheiros podem eliminar efetivamente o vazamento em linha e a degradação prematura da sede.

Configurações de porta

Ao integrar um Válvula de esfera de latão em ângulo reto em um circuito de fluido, a seleção da configuração apropriada do furo interno impacta diretamente a eficiência do sistema e a estabilidade da pressão a jusante. Os projetos em ângulo reto são categorizados principalmente em dois tipos de portas distintos:

Porto completo (furo completo) : Em um projeto de passagem completa, o diâmetro interno do caminho de fluxo da esfera corresponde perfeitamente ao diâmetro nominal do tubo. Quando o fluido passa através de uma porta completa Válvula de esfera de latão em ângulo reto , a restrição de fluxo é mantida em um mínimo absoluto. Isto é crítico para líquidos viscosos ou aplicações onde é obrigatória a manutenção de vazões volumétricas máximas.

Porta padrão (furo reduzido) : Uma válvula de porta padrão apresenta um orifício de fluxo interno que é um tamanho menor que a tubulação de conexão. Esta configuração introduz uma ligeira restrição ao fluxo de fluido, o que pode elevar ligeiramente a velocidade do fluxo enquanto causa uma maior queda de pressão ao longo da curva de 90 graus. O principal benefício dos projetos de portas padrão é seu tamanho físico compacto e menor custo, tornando-os ideais para sistemas onde pequenas restrições de fluxo não afetam os resultados operacionais.

Conformidade Regulatória e Certificações

As compras globais B2B exigem adesão estrita aos protocolos internacionais de gestão de qualidade e segurança ambiental. Para projetos de alto volume, as instalações de produção devem demonstrar conformidade rigorosa com padrões de qualidade verificados. garante que suas oficinas automatizadas de usinagem de precisão e linhas de montagem automatizadas operem sob um rigoroso sistema de qualidade para atender a essas expectativas rigorosas.

Principais benchmarks globais para o Válvula de esfera de latão em ângulo reto incluem:

ISO 9001:2015 : Valida que as operações de projeto, fabricação e testes da fábrica mantêm consistência completa do processo e estruturas de melhoria contínua.

Aprovação CE : Certifica que as válvulas estão em conformidade com os rigorosos requisitos de segurança e desempenho estrutural estipulados pelas Diretivas Europeias de Equipamentos de Pressão.

Conformidade com RoHS e NSF : Garante que o conteúdo de chumbo na matriz de latão seja estritamente limitado ou completamente eliminado onde se aplicam regulamentos de segurança para água potável ou contato com alimentos.

Tubulação com espaço limitado

No design industrial moderno, a minimização dos requisitos de espaço é um componente vital da engenharia estrutural. Ao rotear sistemas de tubulação complexos em gabinetes compactos de máquinas industriais, as válvulas em linha tradicionais combinadas com acessórios de tubulação individuais de 90 graus muitas vezes se mostram muito volumosas. O Válvula de esfera de latão em ângulo reto resolve esse desafio permitindo que os engenheiros façam uma curva acentuada de 90 graus diretamente no ponto de controle do fluido. Essa otimização de layout é altamente valorizada em sistemas de filtragem de óleo, equipamentos de limpeza industrial e linhas de fluidos de veículos comerciais, onde cada milímetro de espaço livre é importante.

Sistemas HVAC e de aquecimento de fluidos

Os sistemas comerciais de aquecimento, ventilação e ar condicionado (HVAC) submetem os componentes do encanamento a implacáveis ciclos de expansão e contração térmica. Um Válvula de esfera de latão em ângulo reto é frequentemente utilizado como um nó de isolamento crítico em circuitos de derivação de caldeiras, coletores de piso radiante radiante e linhas de sistemas de resfriamento. A alta condutividade térmica e a estabilidade térmica do latão industrial permitem que a válvula mantenha a forma estrutural sob constantes flutuações de temperatura, evitando rachaduras ou empenamentos associados a componentes sintéticos ou metálicos de qualidade inferior.

Linhas Pneumáticas e Hidráulicas

Em sistemas automatizados de montagem em fábrica, as linhas pneumáticas de média pressão e os circuitos de distribuição de energia hidráulica exigem interrupção instantânea e à prova de falhas do fluxo. A ação rápida de um quarto de volta do Válvula de esfera de latão em ângulo reto oferece capacidade de desligamento instantâneo. utiliza uma avançada frota nacional e internacional de máquinas-ferramentas CNC para garantir os ajustes de tolerância estreita necessários para sistemas de ar comprimido de alta velocidade. As rigorosas tolerâncias de fabricação evitam que as moléculas de ar de alta pressão escapem pelas interfaces da haste ou da rosca, reduzindo as dispendiosas perdas de ar comprimido em grandes instalações industriais.

Classificações de pressão e temperatura

Ao selecionar um modelo específico de Válvula de esfera de latão em ângulo reto , os gerentes de compras B2B devem analisar atentamente a curva de classificação de pressão-temperatura do componente. Os limites estruturais da válvula são definidos pela classificação de pressão nominal (PN), que deve sempre exceder a pressão de surto máxima possível dentro do sistema alvo.

O standard engineering ratings for high-quality right-angle valves are broken down below:

PN16 (16 Bar/aprox. 232 PSI) : Adequado para instalações comerciais leves, sistemas de água domésticos e linhas de serviços públicos de baixa pressão.

PN25 (25 Bar/aprox. 362 PSI) : Projetado para aplicações industriais pesadas, torres de resfriamento HVAC e linhas pneumáticas de nível intermediário.

Limites de tolerância à temperatura : Estruturas típicas de latão de alta qualidade operam com segurança dentro de um envelope de temperatura que varia de -20 graus Celsius a 120 graus Celsius. Exceder esses limites térmicos pode degradar os elementos internos de vedação de PTFE, causando vazamento interno na sede cruzada.

Tipos de término de conexão

Para garantir a integração perfeita na infraestrutura mecânica global, o Válvula de esfera de latão em ângulo reto é projetado com múltiplas interfaces de junta padronizadas:

NPT (conicidade nacional de tubos) : Usado principalmente em redes industriais da América do Norte, utilizando uma configuração de rosca cônica que consegue uma vedação de interferência quando envolvida com fita PTFE ou selante de rosca industrial.

BSP / ISO 228 (Tubo Padrão Britânico) : Amplamente adotado nos mercados europeus e asiáticos. Essas roscas podem ser paralelas (BSPP) ou cônicas (BSPT), e as roscas paralelas contam com uma arruela elastomérica ou vedação facial para conter fluido pressurizado.

Acessórios de compressão : Ideal para aplicações onde a soldagem em campo ou rosqueamento é impraticável. Essas conexões permitem que a válvula seja fixada diretamente em tubulação de cobre, PEX ou composta multicamadas com ferramentas manuais básicas.

Cadeia de suprimentos e testes de controle de qualidade

Manter uma cadeia de fornecimento ininterrupta de componentes livres de falhas é fundamental para a construção em grande escala e a infraestrutura de fabricação. garante consistência excepcional, mantendo uma capacidade de produção anual de 2 milhões de conjuntos de válvulas e testes de qualidade 100% internos.

Antes de um Válvula de esfera de latão em ângulo reto sai da oficina de testes, passa por uma inspeção pneumática em duas etapas. O primeiro estágio submete o corpo da válvula a uma verificação de vazamento de ruptura de alta pressão para eliminar quaisquer falhas estruturais de fundição ou forjamento. O segundo estágio mede o desempenho da vedação da sede, aplicando pressão de ar estrutural contra o núcleo esférico fechado para confirmar que não há vazamento de bolhas. Este nível de controle de qualidade minimiza drasticamente as reclamações de garantia em campo para distribuidores atacadistas globais.

Guia de Torque e Alinhamento

A instalação física correta é crítica para proteger a funcionalidade a longo prazo de um Válvula de esfera de latão em ângulo reto . Ao rosquear as extremidades do tubo no corpo da válvula, os técnicos devem usar chaves precisas e calibradas nas partes hexagonais específicas fornecidas perto do ponto de entrada da rosca. Aplicar força na extremidade oposta da válvula ou através da junta de montagem central principal pode deformar o corpo da válvula, deformando o alinhamento interno das sedes de PTFE e causando rigidez permanente durante a operação manual.

Além disso, as tubulações devem ser devidamente apoiadas e estruturalmente alinhadas antes da instalação. Forçando um Válvula de esfera de latão em ângulo reto para unir segmentos de tubo incompatíveis ou tortos introduz altos momentos de flexão que colocam tensão excessiva nas extremidades de conexão da válvula, levando potencialmente a rachaduras por corrosão sob tensão durante longos períodos de serviço.

Manutenção Preventiva

Embora o Válvula de esfera de latão em ângulo reto é inerentemente um componente de baixa manutenção, a implementação de um programa de manutenção preventiva de rotina pode duplicar a sua vida útil operacional, especialmente em sistemas de água dura ou circuitos de manuseio de produtos químicos. Com o tempo, o carbonato de cálcio, os minerais dissolvidos e a ferrugem particulada podem assentar nas cavidades inativas que rodeiam a esfera da válvula.

Se a válvula permanecer estacionária na posição totalmente aberta durante meses seguidos, esses depósitos minerais cristalinos podem cristalizar na superfície lisa da esfera. Quando a válvula é finalmente operada, esses depósitos duros podem marcar as sedes macias de PTFE, comprometendo permanentemente a capacidade de vedação da válvula. Acionar a válvula através de um ciclo completo de abertura e fechamento, pelo menos uma vez a cada trimestre, elimina esses acúmulos superficiais localizados e redistribui o lubrificante interno pelas faces de vedação.

Solução de problemas em linha

Se um operador identificar vazamento de fluido ou formação de umidade ao redor da haste da alavanca de controle, isso geralmente indica que os anéis de vedação internos da haste assentaram ou sofreram um leve desgaste devido aos ciclos de alta frequência. Em um ambiente bem projetado Válvula de esfera de latão em ângulo reto , isso pode ser facilmente corrigido sem remover toda a válvula da tubulação ativa. Os técnicos simplesmente apertam a porca de vedação externa localizada abaixo da alavanca do punho em um quarto de volta usando ferramentas manuais padrão. Este pequeno ajuste recomprime a luva interna da gaxeta de PTFE contra a haste, restaurando uma vedação estrutural completa.

Qual é a principal vantagem hidráulica de usar uma válvula esfera de latão de ângulo reto em vez de uma válvula esfera em linha padrão com um cotovelo separado de 90 graus?

Resposta : O design integrado do Válvula de esfera de latão em ângulo reto elimina uma junta rosqueada ou soldada completa do sistema de fluido. Isso reduz o coeficiente total de atrito do fluido em comparação com uma válvula em linha independente conectada a um cotovelo de tubo abrupto. O caminho interno simplificado do corpo da válvula em ângulo reto reduz turbulências localizadas, reduz as quedas gerais de pressão do sistema e fornece uma área física muito mais compacta para instalações apertadas.

Como a composição da liga (como latão CW617N ou DZR) afeta a vida útil desta válvula em ambientes comerciais levemente corrosivos?

Resposta : O latão padrão pode sofrer dezincificação quando exposto a água agressiva contendo altos níveis de cloro ou dióxido de carbono, um processo em que o zinco é lixiviado da matriz da liga, deixando uma estrutura de cobre porosa e estruturalmente fraca, propensa a escorrer. Selecionando um Válvula de esfera de latão em ângulo reto forjado em latão resistente à dezincificação (DZR) ou liga CW617N garante a presença de inibidores metalúrgicos específicos. Essas adições de elementos prendem os átomos de zinco com segurança dentro da estrutura cristalina metálica, evitando a lixiviação química e prolongando significativamente a vida operacional em redes de água severas.

Quais são as características específicas de queda de pressão associadas a um caminho de fluxo em ângulo reto?

Resposta : Como o meio fluido deve mudar de direção em 90 graus dentro do núcleo da válvula, a queda de pressão através de um Válvula de esfera de latão em ângulo reto é ligeiramente superior ao de uma válvula esférica em linha reta de passagem completa. No entanto, é significativamente menor do que a queda de pressão combinada de uma válvula em linha padrão combinada com uma conexão cotovelo de tubo de giro acentuado convencional. O caminho do fluxo interno é otimizado pelos fabricantes para minimizar a resistência do fluido e manter o rendimento volumétrico estável.

Uma válvula esfera de latão em ângulo reto pode ser utilizada para estrangulamento ou regulação de fluxo, ou é estritamente para fins de fechamento?

Resposta : As válvulas esfera são projetadas fundamentalmente para isolamento total (serviço liga/desliga). Usando um padrão Válvula de esfera de latão em ângulo reto para estrangulamento contínuo - onde a válvula é deixada parcialmente aberta - expõe a borda exposta das sedes internas de PTFE a cisalhamento de fluido de alta velocidade e pressões localizadas concentradas. Isto pode corroer rapidamente as superfícies de vedação e causar cavitação severa, levando a vazamentos a jusante quando a válvula for totalmente fechada posteriormente.

Que certificações internacionais uma fábrica deve fornecer para sistemas de água potável sem chumbo?

Resposta : Para sistemas de encanamento que fornecem água potável, os regulamentos de aquisição normalmente exigem certificações NSF/ANSI 61 ou NSF 372, que verificam se o teor de chumbo nos componentes umedecidos está abaixo do limite obrigatório de 0,25%. Instalações como a Ningbo Yunhua Valve Co., Ltd. mantêm fluxos de trabalho avançados de testes de materiais para verificar se as execuções especializadas de latão sem chumbo ou com baixo teor de chumbo atendem a esses rigorosos critérios ambientais e de saúde.

Como funcionam as sedes de PTFE padrão sob ciclos térmicos contínuos em aplicações comerciais de HVAC?

Resposta : O PTFE virgem possui uma faixa de temperatura operacional excepcional, permitindo lidar facilmente com flutuações de fluidos entre -20 graus Celsius e 120 graus Celsius. Sua elasticidade natural permite que ele se deforme levemente sob pressões de expansão térmica e retorne ao seu perfil original à medida que o sistema esfria. Para circuitos de ciclagem térmica de alta frequência extrema, o uso de PTFE reforçado ou preenchido com carbono proporciona estabilidade dimensional ainda maior e evita a deformação do material em operações de longo prazo.

Qual é a diferença entre uma haste à prova de explosão e um projeto de haste padrão em instalações de alta pressão?

Resposta : Uma haste à prova de explosão é projetada com um flange de ressalto interno integrado que assenta na parte interna do corpo da válvula. Em aplicações de alta pressão, a força interna do fluido empurra a haste para cima contra este ressalto de segurança, tornando fisicamente impossível que a haste seja ejetada do corpo da válvula durante a operação ou sob picos extremos de oscilação. Por outro lado, as hastes de montagem externa inferiores dependem estritamente de uma porca de retenção superior, introduzindo um risco de falha catastrófica se os componentes de retenção falharem sob pressão.

Como uma fábrica realiza testes de vazamento de 100% para remessas de alto volume no atacado?

Resposta : Para gerenciar grandes séries de fabricação e ao mesmo tempo garantir uma qualidade livre de defeitos, instalações automatizadas instalam estações de testes pneumáticos especializadas logo no final da sequência de montagem. Empresas como a Ningbo Yunhua Valve Co., Ltd., que possui uma capacidade anual de 2 milhões de conjuntos de válvulas, submergem as válvulas montadas ou utilizam sistemas automatizados de redução da pressão de ar diferencial. Esses sensores controlados por computador sinalizam instantaneamente até mesmo uma fração de perda de pressão em milibar, isolando automaticamente quaisquer válvulas imperfeitas antes do empacotamento e envio.

Quais são os sinais de cavitação em uma válvula de fluido direcional de 90 graus e como isso pode ser evitado?

Resposta : A cavitação ocorre quando a pressão localizada do fluido cai abaixo da pressão de vapor do líquido, criando pequenas bolhas de vapor que entram em colapso violentamente à medida que entram em áreas de pressão mais alta. Esse colapso gera pequenas ondas de choque que soam como cascalho correndo pela tubulação. Com o tempo, a cavitação pode causar corrosão severa na esfera de latão e nas paredes internas. Isso pode ser evitado evitando velocidades de fluxo excessivas, garantindo que a pressão de entrada permaneça suficiente e selecionando uma porta completa Válvula de esfera de latão em ângulo reto para evitar quedas bruscas de pressão interna.

Qual tipo de conexão (NPT vs. rosca ISO 228) oferece melhor estabilidade estrutural para máquinas pneumáticas industriais pesadas?

Resposta : Ambos os designs de rosca oferecem excelente resistência mecânica quando usinados corretamente. As roscas NPT apresentam um perfil cônico que prende as roscas correspondentes para formar uma vedação estrutural altamente rígida ao longo de todo o comprimento da junta, o que ajuda a suportar as vibrações mecânicas comuns em máquinas industriais pesadas. As roscas ISO 228 são paralelas e contam com uma face de vedação plana ou arruela na base da conexão da rosca, o que facilita a montagem e desmontagem mais rápida durante a manutenção da máquina, mantendo a integridade consistente da junta.
