Válvula de esfera com trava de latão Fabricantes

Em sistemas de controle de fluidos industriais e de encanamento comercial, garantir que uma válvula permaneça na posição pretendida – totalmente aberta ou totalmente fechada – é fundamental para conformidade com a segurança e prevenção de acidentes. Embora as válvulas esféricas de latão padrão ofereçam funcionalidade de fechamento confiável, suas alças de operação giratórias livremente representam um risco de operação não autorizada ou movimento acidental devido à vibração. A válvula de esfera de latão com fechadura incorpora um recurso de bloqueio físico projetado, elevando o controle operacional a um novo nível de segurança.

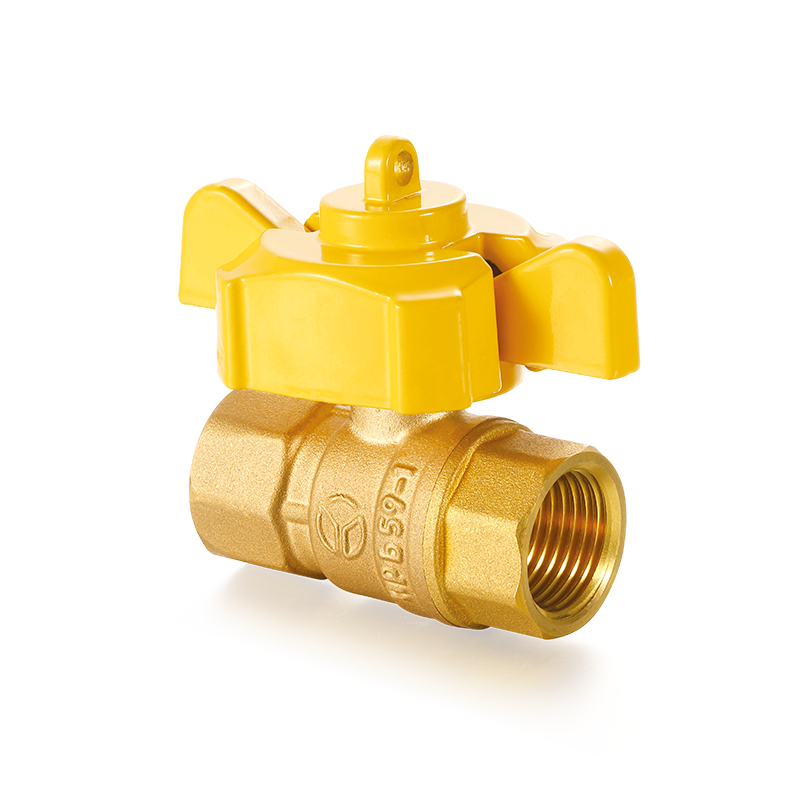

A característica definidora desta válvula reside na sua alça e estrutura da haste modificadas. Ao contrário de uma alça giratória padrão padrão, a válvula esférica de latão com trava integra um ferrolho ou aba de cadeado na base da alça ou na própria alça. Este ferrolho apresenta um ou mais orifícios de travamento. Quando a válvula é posicionada com precisão na posição totalmente “fechada” (manopla perpendicular ao tubo, 0°) ou totalmente “aberta” (manopla paralela ao tubo, 90°), o orifício de travamento na alça se alinha perfeitamente com um orifício correspondente no corpo da válvula. Um operador pode inserir um cadeado padrão através desses dois orifícios alinhados e travá-lo, impedindo fisicamente o movimento da alça. Este projeto é conhecido como capacidade de “Lockout/Tagout” (LOTO), um componente-chave dos procedimentos de isolamento de energia reconhecidos internacionalmente.

Do ponto de vista da engenharia de materiais, o corpo da válvula é normalmente fabricado em latão forjado de alta qualidade, geralmente em graus como CW617N ou CW614N. Esses materiais são conhecidos por sua excelente resistência à corrosão, boa usinabilidade e resistência mecânica suficiente. Para aumentar ainda mais a durabilidade e a estética, a superfície do corpo da válvula é frequentemente niquelado . Este revestimento de liga de níquel-fósforo evita efetivamente a oxidação ou descoloração do latão (comumente conhecido como “manchamento”) em ambientes úmidos ou corrosivos.

Além disso, o design da haste à prova de explosão é outro recurso de segurança crítico das modernas válvulas esfera com trava. Este projeto garante que, mesmo sob alta pressão de fluido ou gás, a haste não possa ser forçada para fora do corpo da válvula durante a operação, evitando assim possíveis vazamentos ou até mesmo um acidente catastrófico de ejeção da haste. A vedação da haste normalmente emprega uma gaxeta ajustável de PTFE (politetrafluoretileno). Este material oferece um coeficiente de atrito extremamente baixo e excelente inércia química, garantindo um torque operacional suave e proporcionando desempenho de vedação estável e de longo prazo.

Para ilustrar visualmente as especificações técnicas de diferentes tipos de válvulas esfera de latão com trava, uma tabela de comparação é fornecida abaixo:

Dados compilados a partir de padrões da indústria.

Vale a pena notar que Válvula Co. de Ningbo Yunhua, Ltd. acumulou profundo conhecimento técnico na área de fabricação de válvulas. Como uma empresa focada na segurança e inovação de sistemas de dutos, a Yunhua Valve compreende perfeitamente a importância crítica dos projetos bloqueáveis ​​na proteção da segurança do operador e da integridade do equipamento. Durante o processo de P&D, nossa equipe técnica priorizou a otimização da precisão de posicionamento e a confiabilidade operacional a longo prazo do mecanismo de travamento, garantindo que os furos na alça e no corpo permaneçam precisamente alinhados após repetidos ciclos de travamento/destravamento, fornecendo assim uma base sólida para os procedimentos de segurança LOTO.

Válvulas de esfera de latão com trava não são necessários em todos os sistemas de dutos. No entanto, são dispositivos de segurança obrigatórios em ambientes onde a operação incorreta da válvula pode causar lesões pessoais graves, danos materiais significativos ou violações das normas de segurança no local de trabalho. O objetivo principal de sua aplicação é reforçar fisicamente o isolamento de energia e eliminar o risco de erro humano.

O Procedimento de bloqueio/sinalização (LOTO) é o cenário de aplicação mais fundamental e importante em segurança industrial. Em fábricas, fábricas de produtos químicos, instalações farmacêuticas e locais de produção de energia, os equipamentos devem ser isolados de todas as fontes de energia potencialmente perigosas (incluindo ar comprimido, líquidos de alta pressão, eletricidade, energia química, etc.) antes da manutenção, reparação ou limpeza. A válvula esférica de latão com trava serve como um “ponto de isolamento de energia” crítico. De acordo com normas como OSHA 1910.147 (EUA), o pessoal de manutenção deve anexar seu cadeado e etiqueta de segurança pessoal ao dispositivo de isolamento de energia (esta válvula) para evitar que outras pessoas reenergizem acidentalmente o equipamento enquanto estiverem trabalhando. A razão pela qual as válvulas de esfera com trava de latão são preferidas nessas aplicações é que elas fornecem desempenho mecânico robusto aliado a excelente resistência à corrosão, capazes de lidar com fluidos complexos encontrados em fábricas, como óleos hidráulicos, refrigerantes e vários gases de processo.

No reino de instalações públicas e edifícios comerciais , as válvulas esféricas de latão com trava desempenham um papel igualmente insubstituível. Considere um hotel com centenas de quartos, uma escola, um hospital ou um grande complexo de apartamentos densamente povoado. Se as tubulações de gás natural, as linhas de abastecimento de água ou os principais risers de abastecimento de água dentro desses edifícios pudessem ser operados livremente por pessoal não autorizado, as consequências seriam terríveis. A equipe de manutenção pode usar válvulas de esfera com trava para desligar completamente e bloquear o fornecimento de água ou gás para uma seção isolada durante reparos de emergência ou manutenção de rotina, com a chave guardada por uma pessoa designada. Este método não só previne eficazmente vandalismo ou adulteração maliciosa mas também evita vazamentos ou interrupções de serviço causadas por crianças curiosas ou outros indivíduos não autorizados que manipulam acidentalmente as válvulas, aumentando significativamente a segurança e a eficiência de gestão das instalações públicas.

O agricultural irrigation and marine engineering sectors are also significant application areas for these valves. On large farms, irrigation systems are widely distributed and often located in unattended fields. Incidents of unauthorized water theft or malicious valve closure are common. Lockable brass ball valves installed at key nodes effectively solve this problem. Farmers can set the valve status according to their irrigation plan, lock it, and ensure the system operates correctly. In marine engineering or coastal facilities, equipment is constantly exposed to harsh environments with high salt spray and high humidity, demanding extremely high material corrosion resistance. In response, advanced manufacturers produce ball valves using latão resistente à dezincificação (DZR) . Esta liga especial de latão otimiza a composição para inibir efetivamente a corrosão preferencial e a lixiviação do zinco (dezincificação) que pode ocorrer em qualidades específicas de água (especialmente aquelas com alto teor de íons cloreto). Isso evita vazamentos ou até mesmo rupturas causadas por falhas estruturais internas do corpo da válvula, garantindo um serviço confiável de longo prazo em navios, usinas de dessalinização ou parques químicos costeiros.

Válvula Co. de Ningbo Yunhua, Ltd. compreende profundamente as necessidades diferenciadas de válvulas de segurança em vários setores. Nossa série de válvulas esféricas de latão com trava não é apenas projetada e testada estritamente de acordo com os padrões de segurança LOTO, mas também oferece várias opções de materiais para condições de trabalho adversas, incluindo latão CW617N padrão e o latão DZR mais exigente. Nossos produtos têm sido usados ​​com sucesso em projetos de dutos para vários grandes parques industriais e complexos comerciais na China, conquistando a confiança dos clientes através de um desempenho estável e confiável.

Para atingir plenamente a vida útil projetada e o desempenho de segurança de uma válvula esfera de latão com trava de alta qualidade, são essenciais procedimentos de instalação adequados e verificações de manutenção periódicas. Mesmo a melhor válvula sofrerá comprometimento do desempenho e da segurança se for instalada incorretamente ou se não tiver a manutenção necessária.

Pontos-chave para dimensionamento e instalação :
Antes da instalação, você deve confirmar se a classificação de pressão-temperatura da válvula corresponde às condições reais de operação do sistema de tubulação. Verifique as marcações no corpo da válvula, incluindo diâmetro nominal, classificação de pressão (por exemplo, PN40) e designação do material. Preste atenção à seta de direção do fluxo no corpo (especialmente importante para projetos de vedação unidirecional). Embora a maioria das válvulas esfera sejam bidirecionais, seguir a direção de fluxo recomendada pelo fabricante é sempre uma prática mais confiável. Para válvulas esfera de latão roscadas, usar duas chaves é crucial para evitar danificar a válvula . Especificamente, use uma chave para manter o corpo da válvula estável e use outra chave para apertar a conexão do encaixe do tubo. Isso evita que o torque seja transmitido diretamente à conexão corpo-cobertura, evitando deformações do corpo, vazamentos ou até mesmo rachaduras causadas por tensões irregulares. Aplique uma quantidade adequada de fita PTFE ou vedante de rosca nas roscas macho do tubo, mas certifique-se de que nenhum material de vedação entre no furo do tubo ou no caminho de fluxo da válvula. A fita de vedação residual pode penetrar nas sedes da válvula de PTFE, danificando a superfície de vedação e fazendo com que a válvula não feche completamente quando fechada. Após a instalação, antes do comissionamento completo da válvula, realize um teste de pressão para garantir que não haja vazamentos em nenhum ponto de conexão.

Práticas de manutenção e solução de problemas :
As válvulas de esfera de latão traváveis em meios de serviço limpos (como água da torneira, ar comprimido limpo, gás natural) são praticamente isentas de manutenção. No entanto, após o uso prolongado, podem surgir alguns problemas comuns. Por exemplo, se a operação da manopla ficar estranhamente rígida ou presa, isso geralmente não é um simples problema de “falta de lubrificação”. Poderia ser devido a inchaço do PTFE material da sede ou partículas de detritos ficam presas entre a esfera e a sede. Neste ponto, nunca use uma barra trapaceira (por exemplo, um pedaço de tubo) para girar a manivela à força . Esta prática pode não só danificar o mecanismo de travamento, mas também deformar a haste ou rasgar a sede de PTFE. O procedimento correto é despressurizar o sistema e depois desmontar a válvula para inspeção e limpeza. Para a limpeza, solventes como gasolina podem ser usados ​​em peças metálicas, mas para componentes não metálicos, como sedes de PTFE e anéis de vedação, use água purificada ou álcool e evite imersão prolongada. Se a válvula continuar difícil de operar após a limpeza, ela deverá ser substituída.

Para válvulas usadas em programas críticos de segurança LOTO, estabelecer um cronograma regular de testes funcionais é altamente recomendado . Por exemplo, realize um teste de “vazamento na sede” trimestralmente ou semestralmente. As etapas específicas são: garantir que a tubulação a jusante esteja despressurizada e não tenha demanda de pressão, feche totalmente a válvula e trave-a com um cadeado pessoal e, em seguida, abra uma válvula de ventilação a jusante ou observe o manômetro conectado. Se você observar um fluxo contínuo de fluido ou se a leitura do manômetro subir lentamente, a vedação da sede falhou e a válvula deverá ser substituída imediatamente para restaurar sua função como ponto de isolamento confiável.

Válvula Co. de Ningbo Yunhua, Ltd. está comprometida não apenas em fornecer produtos de válvula de esfera de latão com trava de alta qualidade, mas também em oferecer suporte técnico de ciclo de vida completo aos nossos clientes. Nossos produtos são forjados em latão CW617N de alta qualidade e as sedes são feitas de PTFE puro ou PTFE reforçado com fibra de vidro, garantindo baixo torque e excelente desempenho de vedação durante o uso a longo prazo. Durante a produção, implementamos rigorosamente o sistema de gestão de qualidade ISO9001. Cada válvula passa por 100% de testes de vedação antes de sair da fábrica, garantindo que os produtos entregues aos clientes sejam confiáveis ​​e seguros. Ao mesmo tempo, nossa equipe técnica pode fornecer aconselhamento profissional sobre seleção e orientação de instalação/manutenção com base em suas condições operacionais específicas, ajudando você a maximizar a vida útil da válvula e minimizar os custos operacionais a longo prazo.

Perguntas frequentes (FAQ)

Q1: Qual é a principal diferença entre uma válvula esférica de latão com trava e uma válvula esférica de latão padrão?
R: O core difference lies in the handle design. The handle and/or body of a lockable ball valve integrates a hasp with holes, allowing the operator to use a standard padlock to physically lock the valve in the fully open or fully closed position to prevent unauthorized or accidental operation. A standard ball valve lacks this feature.

P2: Como posso garantir que a válvula que compro atenda aos padrões de segurança industrial?
R: Certifique-se de que o fabricante forneça parâmetros de desempenho claros, incluindo pressão máxima de trabalho, faixa de temperatura aplicável e certificados de materiais. Para válvulas usadas em procedimentos LOTO, verifique se o mecanismo de travamento é confiável e se a alça e os furos de travamento estão alinhados precisamente nas posições aberta e fechada. Válvula Co. de Ningbo Yunhua, Ltd. fabrica produtos de acordo com padrões internacionais e fornece fichas técnicas detalhadas, atendendo aos requisitos de rigorosas auditorias de segurança.

Q3: Este tipo de válvula é adequado para gasodutos naturais?
R: Sim, válvulas de esfera com trava de latão devidamente certificadas são altamente adequadas para gasodutos de gás natural ou GLP. O latão oferece excelente resistência à corrosão por gás e a função de travamento evita operação acidental ou maliciosa. Certifique-se de que a válvula selecionada esteja explicitamente marcada para serviço de gás e que sua classificação de pressão atenda aos requisitos do sistema de gás.

Q4: A alavanca da válvula ficou muito rígida para operar. Posso adicionar lubrificante ou usar um cabo mais longo?
R: Isto NÃO é fortemente recomendado. A rigidez geralmente resulta de desgaste, inchaço da sede interna de PTFE ou detritos presos. Adicionar lubrificante pode não resolver o problema e pode contaminar a mídia. O uso de uma barra trapaceira (por exemplo, um tubo de aço) pode facilmente danificar a haste, o mecanismo de travamento ou as sedes, causando falha ou vazamento da válvula. A abordagem correta é despressurizar o sistema e, em seguida, desmontar a válvula para inspeção/limpeza ou substituí-la totalmente.

Q5: A Válvula Co. de Ningbo Yunhua, Ltd. fornece garantia e suporte técnico para seus produtos?
R: Sim. Como fabricante profissional de válvulas, Válvula Co. de Ningbo Yunhua, Ltd. oferece garantia de qualidade em todos os produtos enviados. Nós não apenas fornecemos produtos de válvulas padronizados, mas também temos uma equipe técnica profissional capaz de oferecer serviços de suporte abrangentes, incluindo consultoria de seleção, orientação de instalação e análise de falhas, garantindo que seu sistema de controle de fluidos opere com segurança e eficiência.
