Nas modernas redes de fluidos industriais e sistemas pneumáticos, a eficiência da transmissão média determina diretamente a estabilidade operacional de toda a linha de produção. Como um componente crítico que conecta tubulações, válvulas e equipamentos terminais, o conector de mangueira tem a dupla responsabilidade de orientação de fluidos e contenção de pressão. Desde linhas hidráulicas de alta pressão na fabricação automatizada até sistemas complexos de controle de fluidos em processamento químico e redes comerciais de abastecimento de água, qualquer pequena falha de conexão pode resultar em perda catastrófica de pressão do sistema, vazamento médio ou dispendioso tempo de inatividade não planejado.

Para gerentes de compras globais, adquirir um produto robusto conector de mangueira não é apenas uma decisão de compra de componentes, mas uma medida estratégica para controlar o Custo Total de Propriedade e eliminar riscos de segurança industrial. Os componentes de conexão de alto desempenho devem demonstrar resistência mecânica excepcional, integridade de vedação confiável e compatibilidade estrutural precisa sob condições operacionais severas, como pulsações de pressão contínuas, ciclos térmicos e ambientes corrosivos.

Para satisfazer esses exigentes requisitos comerciais e técnicos, a Ningbo Yunhua Valve Co., Ltd. aproveita seu profundo conhecimento técnico e abrangentes capacidades de fabricação para fornecer soluções de conexão de fornecimento de gás, fluidos e água de alta precisão para cadeias de fornecimento industriais globais. Abrangendo uma instalação de última geração de 20.000 metros quadrados, a empresa integra pesquisa e desenvolvimento avançados com oficinas de usinagem de precisão profissionais e totalmente automatizadas, linhas de montagem padronizadas e ambientes de testes rigorosos. Esta base industrial permite a produção em massa estável de acessórios de hardware premium e componentes de controle de fluidos que se integram perfeitamente em projetos de engenharia internacionais de alto padrão.

No comércio industrial internacional, equilibrar a padronização com a personalização é um desafio central para o design de redes fluidas. Configurações padronizadas garantem rápida intercambialidade de componentes em cadeias de fornecimento globais, enquanto fabricantes de equipamentos originais altamente personalizados e projetos estruturais de fabricantes de projetos originais são necessários para lidar com envelopes mecânicos específicos, picos de pressão extremos ou características incomuns do meio. Apoiada por uma equipe de gestão profissional e uma década de cultivo especializado na indústria, a Ningbo Yunhua Valve Co., Ltd. oferece uma capacidade de produção anual de 10 milhões de conjuntos de acessórios de hardware e 2 milhões de conjuntos de válvulas. Esta enorme capacidade garante que, quer um projeto exija lotes em grande escala de especificações internacionais padrão ou componentes de conexão personalizados altamente especializados, a cadeia de fornecimento permaneça resiliente, pontual e totalmente compatível com rigorosos padrões de qualidade.

Para ilustrar claramente os limites operacionais e a adequação da aplicação de diferentes sistemas de conexão, a tabela abaixo fornece uma comparação abrangente de conectores de fluidos comerciais padrão em métricas críticas de engenharia:

Parâmetros principais de desempenho de conectores de fluidos comerciais

A arquitetura estrutural e a composição material de um conector de mangueira ditar seus limites operacionais, integridade estrutural e confiabilidade a longo prazo dentro de uma rede de distribuição de fluidos ou gás. Para garantir um desempenho de vazamento zero sob tensões térmicas e mecânicas variadas, a aquisição industrial deve alinhar a classificação mecânica do conector com as demandas físicas específicas da aplicação do meio.

Categorização por composição de material

Aço Inoxidável (Grau 304/316): Projetado para ambientes altamente corrosivos, linhas de processamento químico e redes de fluidos de alta pressão. O aço inoxidável grau 316 contém molibdênio, que oferece resistência excepcional à corrosão por corrosão e trincas por tensão induzidas por cloreto.

Latão (H59/H62): O padrão da indústria para sistemas de abastecimento de água de baixa a média pressão, distribuição de gás e instrumentação pneumática. O latão oferece excelente usinabilidade, resistência natural a faíscas e estabilidade estrutural confiável sob flutuações térmicas moderadas.

Aço Carbono (Zincado): Implantado principalmente em linhas hidráulicas de serviço pesado onde alta resistência à tração é obrigatória. A superfície é tratada com revestimento eletrogalvanizado ou zinco-níquel para mitigar a oxidação atmosférica.

Para garantir que essas diversas estruturas de materiais funcionem perfeitamente sob condições do mundo real, a Ningbo Yunhua Valve Co., Ltd. utiliza uma oficina de usinagem de precisão avançada e totalmente automatizada, equipada com máquinas-ferramentas CNC nacionais e internacionais de alto desempenho. Este rigoroso ambiente de fabricação garante espessura de parede precisa, uniformidade dimensional rigorosa e tolerâncias exatas de material em todos os acessórios de hardware, garantindo que cada componente de latão ou aço atenda às rígidas especificações de engenharia.

Categorização por tipo de conexão e interface mecânica

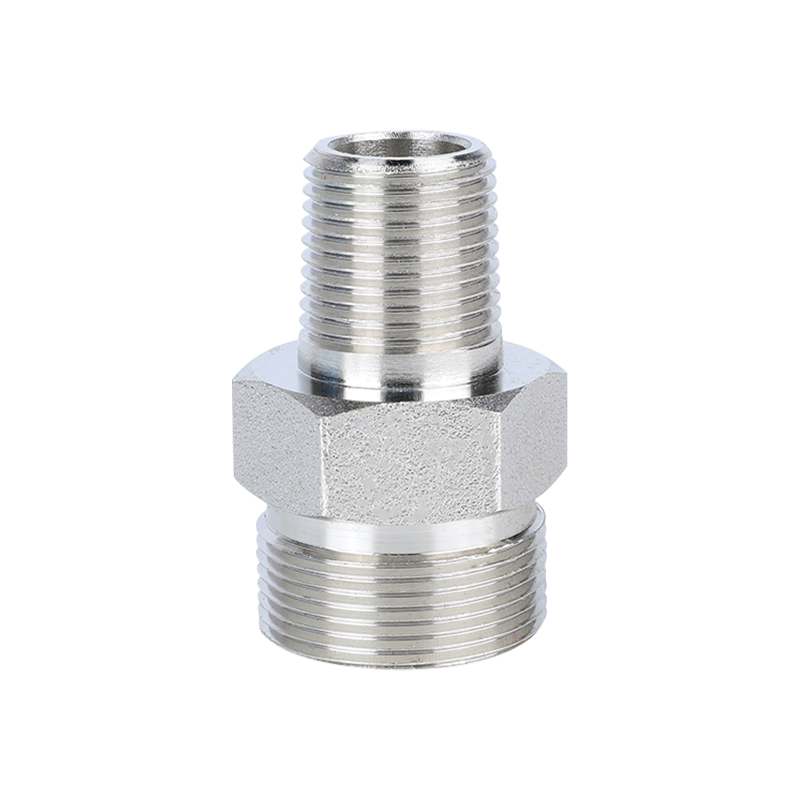

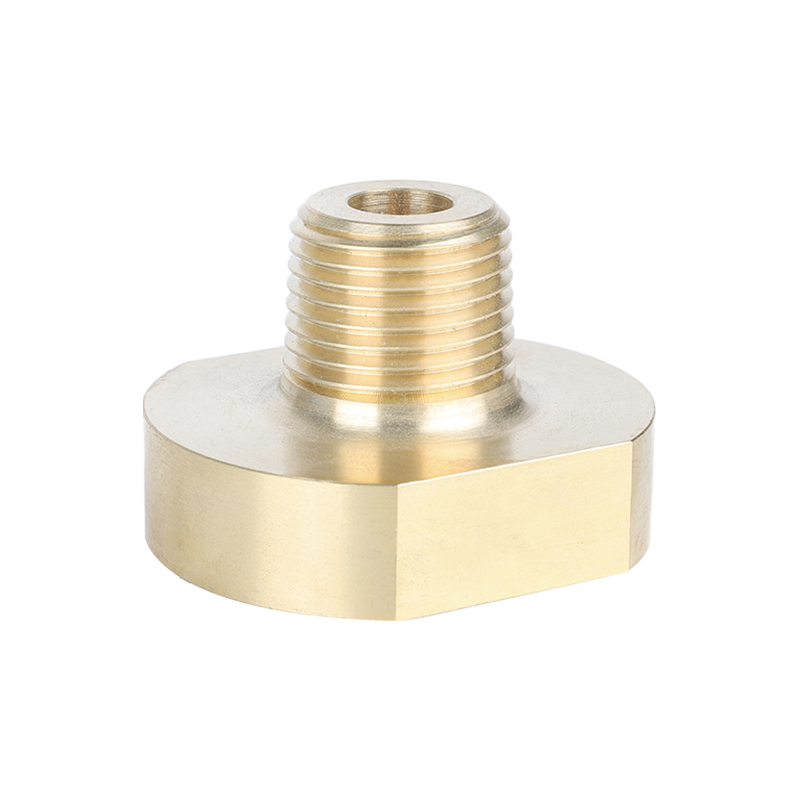

Configurações encadeadas: Eles dependem do engate mecânico da rosca para proteger a junta fluida. Roscas cônicas (como NPT e BSPT) conseguem uma vedação unindo as roscas correspondentes, exigindo um selante secundário. Roscas paralelas (como BSPP e Métricas) mantêm um diâmetro constante e dependem inteiramente de um anel de vedação ou gaxeta independente para evitar o escape do meio.

Acoplamentos de desconexão rápida e Camlock: Projetado para ambientes operacionais que exigem montagem e desmontagem frequentes. Esses mecanismos utilizam cames de travamento ou rolamentos de esferas com mola para proteger o conector de mangueira instantaneamente sem a ajuda de ferramentas manuais, tornando-os ideais para estações de transferência de fluidos e linhas de produção automatizadas.

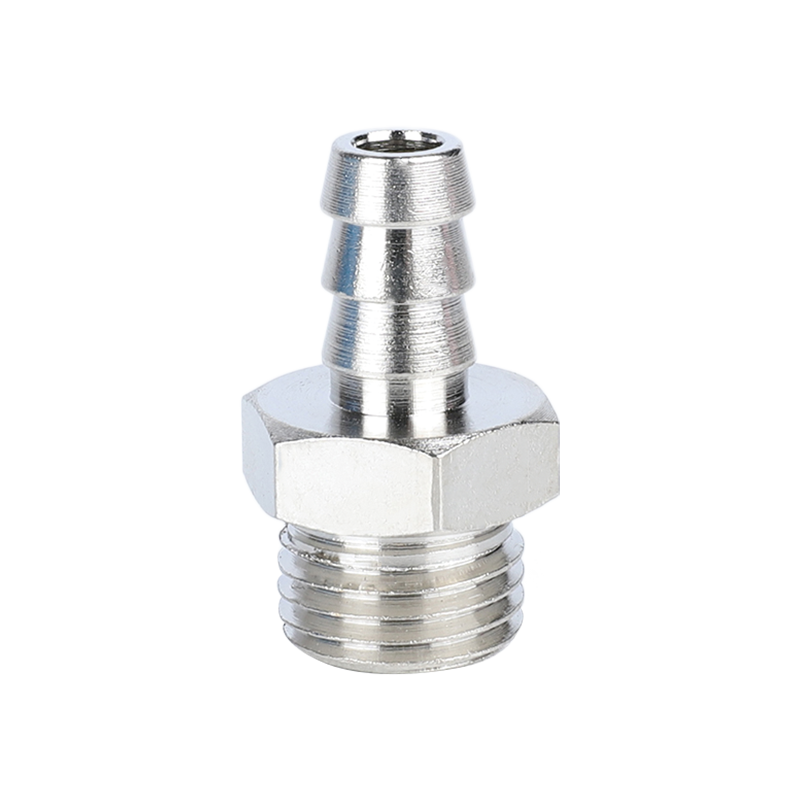

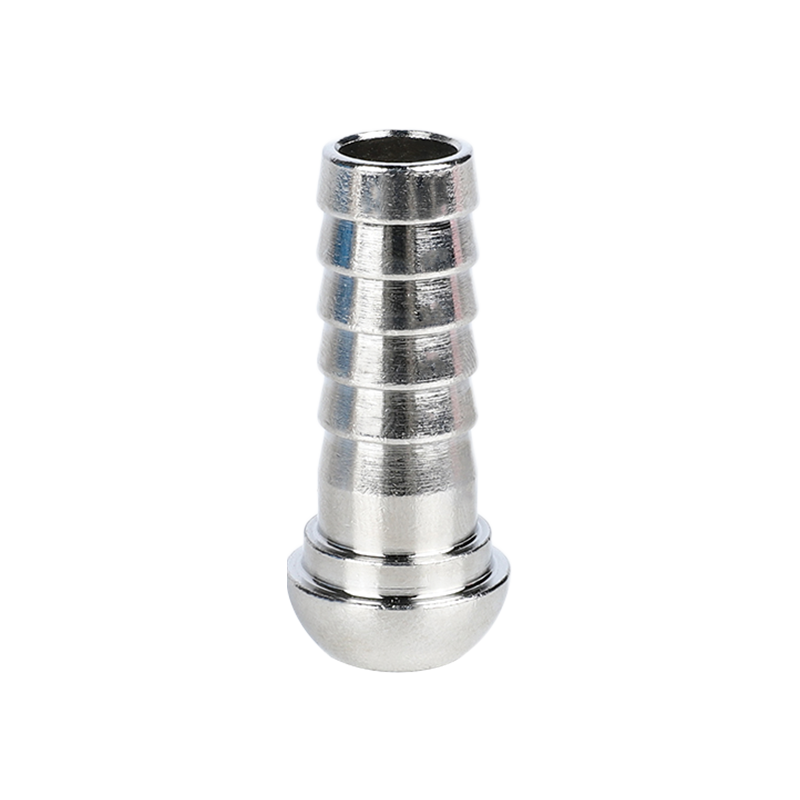

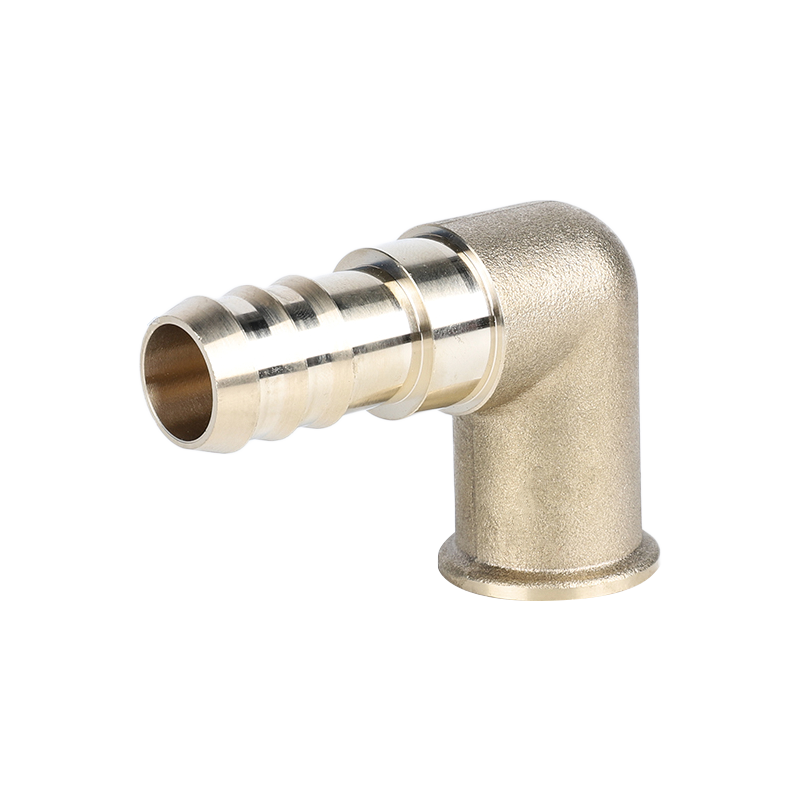

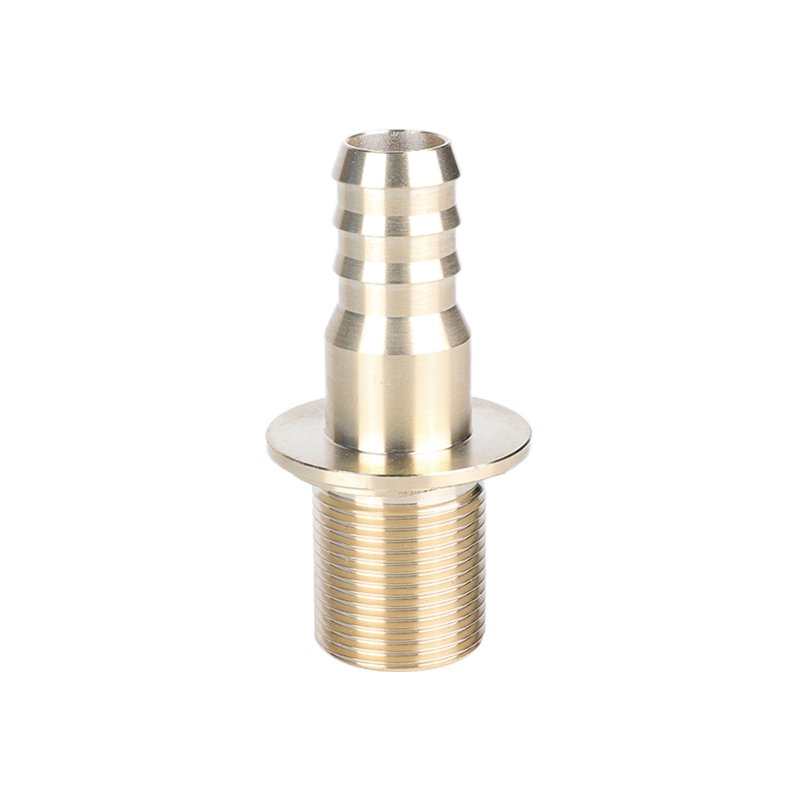

Acessórios farpados e frisados: Otimizado para tubos flexíveis de baixa pressão. As saliências ou farpas elevadas prendem o revestimento interno da mangueira flexível, que é então fixada externamente usando uma braçadeira de tensão ou ponteira para evitar deslizamentos sob pressão.

Mecanismos de vedação e tecnologia de prevenção de vazamentos

A interface de vedação interna é o fator mais crítico para garantir configurações com vazamento zero. Dependendo do envelope mecânico e da natureza do fluido ou gás, três métodos principais são utilizados:

Vedações faciais de anel de vedação (ORFS): Apresenta um anel elastomérico sintético assentado em uma ranhura usinada. Quando apertado, o anel é comprimido contra uma superfície plana de contato, proporcionando máxima proteção contra vazamentos sob alta vibração.

Vedações cônicas metal-metal: Utiliza cones correspondentes usinados com precisão (como JIC de 37 graus ou alargamentos SAE de 45 graus). A força mecânica da porca de retenção deforma ligeiramente as superfícies metálicas para criar uma vedação permanente de alta pressão, sem quaisquer componentes elastoméricos.

Juntas planas: Usado principalmente em arranjos de rosca paralela onde uma arruela elastomérica ou de cobre macio é comprimida entre o ressalto do conector de mangueira e a porta de acasalamento.

Aproveitando seus equipamentos profissionais de montagem e teste automatizados, a Ningbo Yunhua Valve Co., Ltd. submete seus componentes de controle de fluidos a fluxos de trabalho exaustivos de pressão e testes de vedação. Essa verificação de alta precisão garante que as sedes de vedação internas, os perfis de rosca e as dimensões correspondentes de cada válvula e acessório de hardware estejam livres de defeitos estruturais, mantendo a integridade completa do sistema.

Comparação de engenharia de materiais estruturais de conectores de mangueira

Para garantir que um conector de mangueira pode suportar as condições físicas voláteis de transmissão de energia fluida, encanamento e fornecimento de gás, deve ser projetado e fabricado de acordo com especificações técnicas rigorosas. A padronização de tolerâncias mecânicas, limites de pressão e limites de temperatura garante que os componentes instalados em diferentes redes de serviços públicos e conjuntos mecânicos alcancem um desempenho consistente e confiável.

Classificações de pressão e limites de temperatura

Cada conector de mangueira é classificado com limites mecânicos específicos que regem sua implantação segura:

Pressão de trabalho: A pressão contínua máxima que o conector pode gerenciar com segurança durante a operação de rotina, sem fadiga do material ou deformação da vedação.

Pressão de ruptura: O limite físico final no qual o conector falha estruturalmente. Para segurança industrial e de serviços públicos, as diretrizes de engenharia exigem um fator de segurança (normalmente 3 para 1 ou 4 para 1) entre a pressão de ruptura e a pressão de trabalho para acomodar picos hidráulicos repentinos.

Expansão e Contração Térmica: Mudanças dinâmicas nas temperaturas do fluido ou ambiente alteram as dimensões físicas da liga do conector e de suas vedações elastoméricas internas. Se um componente operar fora de sua janela térmica nominal, poderá ocorrer recuo da rosca ou endurecimento prematuro da vedação, resultando em falha do sistema.

Padrões Internacionais de Conformidade e Certificação de Qualidade

A adesão às estruturas padronizadas internacionais garante que as medições dimensionais, a pureza dos materiais e as métricas de segurança sejam mantidas uniformemente em todos os ciclos de produção.

Integração ISO 9001: Essa estrutura impõe o gerenciamento sistemático da qualidade em todas as fases da produção – desde a inspeção da matéria-prima, passando pela usinagem automatizada, até a verificação do produto final.

Padrões CE e GS: Marcadores de certificação que comprovam que os acessórios de hardware e os componentes de controle de fluidos cumprem rigorosas diretrizes de segurança mecânica, estabilidade estrutural e segurança operacional.

Normas SAE/DIN/Dimensão: Especificações que determinam a geometria precisa da rosca, passo, ângulo e espessura da parede para componentes de fluidos hidráulicos e pneumáticos, garantindo compatibilidade de hardware entre plataformas.

estabeleceu uma oficina de usinagem de precisão profissional e totalmente automatizada, uma linha de montagem integrada e uma oficina de testes dedicada para garantir que cada componente fabricado esteja perfeitamente alinhado com esses parâmetros rigorosos. Apoiada por uma capacidade de produção anual de 2 milhões de conjuntos de válvulas e 10 milhões de conjuntos de acessórios de hardware, a empresa utiliza máquinas-ferramentas CNC nacionais e internacionais avançadas, juntamente com equipamentos especializados de testes automatizados. Esta infra-estrutura robusta garante que cada conector de mangueira exibe conformidade de rosca impecável e satisfaz todos os padrões internacionais relevantes de segurança e qualidade.

Certificação e rastreabilidade de materiais

Redes de fluidos de alta integridade exigem transparência verificada do material. Os relatórios de teste do moinho e a rastreabilidade do material físico confirmam a composição química (como porcentagens exatas de cromo, níquel ou cobre) e as características mecânicas das ligas brutas. Esta supervisão rigorosa garante que os componentes destinados a sistemas de abastecimento de gás ou água de alta tensão não falharão prematuramente devido a vazios estruturais internos ou mistura incorreta de ligas.

Parâmetros Mecânicos e de Conformidade por Classe de Pressão

Selecionando o apropriado conector de mangueira requer uma avaliação metódica das variáveis físicas, químicas e mecânicas presentes em uma rede de distribuição de fluido ou gás. As equipes de engenharia devem evitar suposições generalizadas e, em vez disso, confiar em parâmetros técnicos precisos para evitar falhas prematuras de componentes, contaminação ambiental ou quedas de pressão do sistema.

O método STAMP para correspondência técnica

Uma estrutura universalmente reconhecida para avaliar os requisitos de conexão de fluidos é o método STAMP. Este processo sistemático garante que todas as variáveis operacionais sejam levadas em conta antes da implantação de um componente:

Tamanho: Os gerentes técnicos devem medir com precisão o diâmetro interno e externo da tubulação flexível, juntamente com o passo preciso da rosca e o ângulo da porta correspondente. O dimensionamento incorreto cria restrições de fluxo localizadas, movimento turbulento do fluido e diferenciais de pressão extremos através do conector de mangueira interface.

Temperatura: Isso envolve duas variáveis distintas – a temperatura do meio interno e a temperatura ambiente do ambiente externo. A exposição contínua a condições térmicas extremas pode degradar as vedações elastoméricas internas ou causar expansão térmica diferencial entre metais diferentes, comprometendo a conexão.

Aplicação: O ambiente estrutural dita as exigências mecânicas impostas à junta. Os projetistas devem levar em conta o espaço de roteamento externo, mudanças mecânicas contínuas de roteamento, vibrações do sistema e exposição potencial a impactos ambientais ou superfícies abrasivas.

Materiais: A liga metálica e a composição química dos anéis de vedação internos devem ser totalmente compatíveis com o fluido ou gás transportado. A incompatibilidade do material pode levar à rápida oxidação interna, corrosão sob tensão ou degradação química do elastômero.

Pressão: O sistema deve ser classificado de acordo com seus picos de pressão potenciais máximos, e não apenas com sua pressão de trabalho basal. O componente escolhido deve apresentar uma margem de segurança de pressão de ruptura suficiente para resistir a ondas de choque hidráulicas ou surtos pneumáticos inesperados.

Gerenciando custos de integração de sistemas

Avaliando um conector de mangueira requer a avaliação de sua confiabilidade e requisitos de manutenção a longo prazo, juntamente com seu custo inicial. Um componente de qualidade inferior pode rapidamente levar a custos mais elevados através de fugas frequentes de fluidos, paragens de manutenção inesperadas e desgaste prematuro das válvulas ou acessórios de hardware circundantes. Investir em hardware usinado com precisão garante intervalos de manutenção estendidos, ciclos de desgaste previsíveis e manutenção simplificada do sistema.

Para dar suporte a aplicações de engenharia exigentes, a Ningbo Yunhua Valve Co., Ltd. aplica mais de dez anos de experiência especializada na indústria e sistemas de gerenciamento refinados em toda a sua linha de fabricação. Operando uma instalação de 20.000 metros quadrados com máquinas-ferramentas CNC nacionais e internacionais avançadas, a empresa mantém consistência absoluta em execuções de produção de alto volume. Esta precisão rigorosa garante que cada válvula e acessório de hardware se encaixem perfeitamente, ajudando as equipes técnicas a eliminar erros de instalação e a manter o desempenho estável do sistema.

Matriz de Seleção Técnica Baseada nas Características da Mídia

Navegar pelos parâmetros técnicos, materiais estruturais e configurações mecânicas das redes de distribuição de fluidos requer uma compreensão precisa das especificações dos componentes. Abaixo está uma compilação de questões técnicas críticas, insights de engenharia e considerações básicas de desempenho para otimizar a integração do sistema.

Quais são os principais indicadores de um conector de mangueira industrial de alta qualidade?

Um componente fluido premium é definido por tolerâncias de rosca precisas (em conformidade com padrões internacionais rígidos), matérias-primas de alta qualidade com propriedades químicas documentadas, espessura de parede uniforme para suportar picos de pressão extremos e tratamentos de superfície impecáveis ​​(como passivação química ou galvanoplastia) para resistir à oxidação atmosférica e corrosão.

Como o tipo de rosca (NPT vs. BSP) afeta a instalação e o desempenho de vedação de um conector de mangueira?

As roscas NPT (National Pipe Tapered) são projetadas com um ângulo de rosca de 60 graus e vedam por meio de interferência mecânica, unindo as roscas correspondentes, o que requer um selante de rosca ou fita de Teflon para preencher lacunas microscópicas. Por outro lado, as roscas BSPP (British Standard Pipe Parallel) apresentam um ângulo de 55 graus e mantêm um diâmetro constante, contando inteiramente com um anel de vedação elastomérico secundário ou arruela colada comprimida contra um ressalto plano para formar uma barreira permanente de fluidos. A mistura desses perfis de rosca causará rosqueamento cruzado, desgaste da rosca e vazamento imediato do sistema.

Por que o aço inoxidável é preferido ao latão para redes pesadas de transporte de fluidos e gases?

O aço inoxidável oferece resistência à tração e dureza estrutural muito superiores, permitindo gerenciar pressões de trabalho significativamente mais altas e resistir a soluções químicas agressivas ou temperaturas extremas sem sofrer degradação do material. Embora o latão seja altamente econômico, facilmente usinável e perfeitamente adequado para abastecimento de água residencial ou comercial padrão e infraestrutura pneumática, ele não pode igualar a longevidade mecânica do aço inoxidável sob alto estresse físico ou condições abrasivas.

Quais são as causas básicas do rompimento do conector da mangueira e como isso pode ser evitado?

As explosões normalmente ocorrem quando as pressões do sistema excedem os limites máximos de trabalho nominais, quando picos de pressão extrema viajam sem controle pelas linhas, quando mangueiras e tamanhos de conexões incompatíveis são emparelhados ou quando mangas de crimpagem e braçadeiras de retenção são aplicadas incorretamente. A prevenção requer uma seleção meticulosa de engenharia usando métodos estruturados de correspondência, implementando válvulas de segurança de alívio de pressão adequadas e utilizando componentes produzidos sob rígidos controles de tolerância dimensional.

Quais certificações de qualidade os gerentes técnicos devem verificar ao inspecionar acessórios de hardware para fluidos?

A conformidade de engenharia exige que as instalações de fabricação operem sob estruturas abrangentes de gestão de qualidade, como a ISO 9001. Para montagens de encanamento, gás e máquinas críticas para a segurança, os produtos devem possuir certificações CE e GS válidas, que verificam se o projeto mecânico, as capacidades de carga e os testes estruturais atendem às diretrizes de segurança internacionais.

Como o tipo de rosca (NPT vs. BSP) afeta a instalação e o desempenho de vedação de um conector de mangueira?

As roscas NPT (National Pipe Tapered) são projetadas com um ângulo de rosca de 60 graus e vedam por meio de interferência mecânica, unindo as roscas correspondentes, o que requer um selante de rosca ou fita de Teflon para preencher lacunas microscópicas. Por outro lado, as roscas BSPP (British Standard Pipe Parallel) apresentam um ângulo de 55 graus e mantêm um diâmetro constante, contando inteiramente com um anel de vedação elastomérico secundário ou arruela colada comprimida contra um ressalto plano para formar uma barreira permanente de fluidos. A mistura desses perfis de rosca causará rosqueamento cruzado, desgaste da rosca e vazamento imediato do sistema.

Por que o aço inoxidável é preferido ao latão para redes pesadas de transporte de fluidos e gases?

O aço inoxidável oferece resistência à tração e dureza estrutural muito superiores, permitindo gerenciar pressões de trabalho significativamente mais altas e resistir a soluções químicas agressivas ou temperaturas extremas sem sofrer degradação do material. Embora o latão seja altamente econômico, facilmente usinável e perfeitamente adequado para abastecimento de água residencial ou comercial padrão e infraestrutura pneumática, ele não pode igualar a longevidade mecânica do aço inoxidável sob alto estresse físico ou condições abrasivas.

Quais são as causas básicas do rompimento do conector da mangueira e como isso pode ser evitado?

As explosões normalmente ocorrem quando as pressões do sistema excedem os limites máximos de trabalho nominais, quando picos de pressão extrema viajam sem controle pelas linhas, quando mangueiras e tamanhos de conexões incompatíveis são emparelhados ou quando mangas de crimpagem e braçadeiras de retenção são aplicadas incorretamente. A prevenção requer uma seleção meticulosa de engenharia usando métodos estruturados de correspondência, implementando válvulas de segurança de alívio de pressão adequadas e utilizando componentes produzidos sob rígidos controles de tolerância dimensional.

Quais certificações de qualidade os gerentes técnicos devem verificar ao inspecionar acessórios de hardware para fluidos?

A conformidade de engenharia exige que as instalações de fabricação operem sob estruturas abrangentes de gestão de qualidade, como a ISO 9001. Para montagens de encanamento, gás e máquinas críticas para a segurança, os produtos devem possuir certificações CE e GS válidas, que verificam se o projeto mecânico, as capacidades de carga e os testes estruturais atendem às diretrizes de segurança internacionais.

Como a vibração dinâmica e o estresse estrutural afetam a longevidade do conector da mangueira ao longo do tempo?

Vibrações mecânicas contínuas de bombas, motores ou pulsações hidráulicas circundantes induzem fadiga do material, o que pode afrouxar lentamente as juntas roscadas ou acelerar a fissuração por corrosão sob tensão ao longo do ressalto da conexão. Em sistemas de alta vibração, os engenheiros devem implantar conectores com vedações faciais O-ring (ORFS) especializadas, utilizar conexões de flange divididas ou integrar juntas giratórias projetadas para absorver tensões mecânicas multidirecionais.

Qual é a importância do teste de névoa salina para revestimentos de superfície de conectores de mangueiras metálicas?

O teste de névoa salina (como o protocolo ASTM B117) é um teste de corrosão acelerada padronizado usado para avaliar a capacidade de proteção de revestimentos superficiais e camadas de passivação. Uma classificação mais alta, como durar 72 horas antes do aparecimento da ferrugem branca ou 120 horas antes do aparecimento da ferrugem vermelha, está diretamente correlacionada a uma vida útil operacional prolongada quando o acessório de hardware é implantado em ambientes agressivos, úmidos ou marítimos.

Um conector projetado para linhas hidráulicas de alta pressão pode ser utilizado com segurança em montagens pneumáticas?

Embora o hardware hidráulico seja construído para lidar com pressões mecânicas extremas, não é recomendado usar componentes de forma intercambiável sem verificação. As configurações hidráulicas são otimizadas para retenção espessa de fluidos e vedações de contato metal-metal, enquanto os sistemas pneumáticos operam com gases de baixa viscosidade que exigem vedações labiais elastoméricas altamente flexíveis e de baixo atrito ou garras de encaixe especializadas para evitar a migração diminuta de moléculas de gás.

Com que frequência as conexões da rede fluida devem passar por inspeções de manutenção e diagnóstico?

Os intervalos de inspeção dependem muito da intensidade operacional do sistema. As linhas de gás de alta pressão, alta temperatura ou de serviço contínuo exigem verificações visuais mensais quanto a vazamento de umidade, recuo da rosca ou oxidação da superfície estrutural. Testes de pressão de diagnóstico abrangentes e substituições proativas de vedações devem ser realizados em completo alinhamento com os ciclos programados de desligamento para manutenção preventiva da instalação.

Como a automação industrial avançada minimiza a variação dimensional no hardware de conexão produzido em massa?

Substituir o processamento manual por uma fabricação de precisão totalmente automatizada elimina erros humanos nas equações de usinagem e montagem. Máquinas CNC automatizadas cortam contornos com repetibilidade em nível de mícron, enquanto sensores ópticos e de teste de pressão integrados sinalizam e rejeitam instantaneamente qualquer peça que se desvie das especificações de engenharia. Essa consistência absoluta garante que cada componente se integre perfeitamente em montagens de pipeline padrão.
